1.绪言

放假在家躺尸了几天,翻了翻CSAPP,看到主存那部分,突然想起来新买的平板有一个功能就是用辅存去扩容主存,一时间挺好奇的,而且感觉扩容了之后没什么差别(?

于是决定研究一下这背后的原理,从现在开始吧


2.从计算机存储层次结构开始

2.1.时间与空间的权衡

什么是计算机存储层次结构?来用一个简单的比喻说明

假设你是一个学生,坐在书桌前,正在读书

你的大脑是处理器,可以用来处理书本的知识

首先获取最快的是你手上的书,你翻开就能看,但是容量有限,你最多同时能拿两三本书

其次放在书桌上的书获取速度稍慢,你得伸手拿,但速度也不差,只是书桌的位置仍然有限,放不下太多书

于是为了获取更多的书,你得站起来走到房间里的书架前去找书,书架能装的书很多,但是从你站起来到走到书架前,所耗费的时间已经是翻手里的书的几十上百倍了

最后是学校里的图书馆,里面装着海量的书,但是为了拿到书,你得吭哧吭哧下楼跑到图书馆去找

而这就形象地体现了计算机存储层次结构,寄存器就是你的手掌,CPU cache就是书桌,主存就是书架,辅存就是学校的大图书馆

可以看到,从手掌到图书馆,在存储容量扩大的同时,查询速度却在降低,这就是时间与空间的权衡,那有没有查询又快,存储容量又大的存储器呢?搜了一下有NVMe SSD和CXL这种,但成本居高不下,暂时不能作为通用的解决方案,我们今天也不讨论这些,只看怎么在这种权衡的限制下完成任务

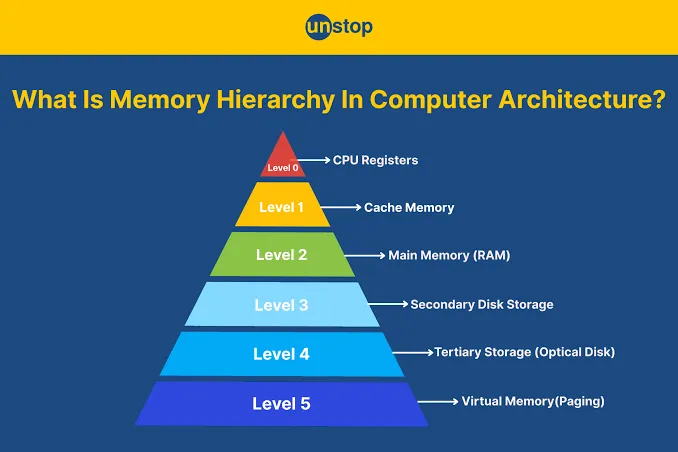

计算机存储层次结构


2.2.各层次存储器读取速度对比表

现在来以人类的感知为比喻,来比较一下CPU读取各层级存储器的速度

存储层级硬件介质典型读取延迟等价于多少CPU周期人类感知等效时间
寄存器CPU核心内部< 1 ns~1周期1秒(手拿水杯)
L1缓存SRAM~1 - 1.5 ns~4 - 5周期5秒(弯腰捡个笔)
L2缓存SRAM~3 - 5 ns~12 - 15周期15秒(起身去开门)
L3缓存SRAM(多核共享)~10 - 20 ns~40 - 60周期1分钟(下楼拿外卖)
主内存(RAM)DRAM(DDR4/DDR5)~50 - 100 ns~200 - 300周期5分钟(去小卖部买个东西)
固态硬盘(NVMe SSD)Flash(NAND)~20 - 100 us~100,000+周期1天以上(搭火车跨省出差)
机械硬盘(HDD)磁性盘片 + 寻道~5 - 10 ms~20,000,000周期7个月(徒步走大半个中国)

可以看到,越往上,读取速度越快,反之往下,读取速度越来越慢

那你可能要问:啊那我们直接全部按照寄存器的方式制作存储器不就好了吗,当然可以,如果你的钱包撑得住,能折腾,而且能接受你的电脑是个阿尔茨海默症的话

首先寄存器本质上是SRAM,它很贵,特别贵

我们假设你要搞一个1TB存储的存储器,换算一下单位:

1TB=10244Bytes1.0995×1012Bytes8.796×1012bits1 \text{TB} = 1024^{4} \,\, \text{Bytes} \approx 1.0995 \times 10^{12} \,\, \text{Bytes} \approx 8.796 \times 10^{12} \,\, \text{bits}

然后1个寄存器单元,也就是 1bit1 \text{bit} 的寄存器采用的是6T(6个晶体管)的结构

在目前台积电最顶级的3nm工艺下,一个6T SRAM单元的实际物理面积约为 0.021μm20.021 \mu \text{m}^{2}

来乘上来

8.796×1012×0.021×106mm2184716mm28.796 \times 10^{12} \times 0.021 \times 10^{-6} \text{mm}^{2} \approx 184716 \text{mm}^{2}

算上外围电路开销,算 30%30 \%,大概总共就是 240130mm2240130 \text{mm}^{2}

现在光刻机单次曝光极限面积只有大约 858mm2858 \text{mm}^{2},假设切成单块 300mm2300 \text{mm}^{2} 的小块进行加工,在3nm的初始缺陷率下,良率大约为 70%75%70 \% \sim 75 \%

最后实际上需要消耗大约6-7块完整的12英寸晶圆

为了设计你的这个大块SRAM,还需要专门搞一个掩膜版,约为1500万美元,加上晶圆采购大概2万美元一片,算14万美元,以及封装,测试,最终摊下来造出这一块东西就得大概1.1亿人民币

还有电费杂七杂八懒得算了

然后是维护的问题

首先是散热,根据前面的计算,这个巨无霸SRAM总共有约52.8万亿个晶体管,光是待机总功率就有约4400W,运行时功率更是能达到约为30kW

然后算热密度,它总共有大概 2400cm22400 \text{cm}^{2} 大小,热密度约为 30000W2400cm2=12.5W/cm2\frac{30000 \text{W}}{2400 \text{cm}^{2}} = 12.5 \text{W} / \text{cm}^{2}

如果是局部核心高频读写,局部热密度会瞬间冲到 >200W/cm2> 200 \text{W} / \text{cm}^{2}

接下来算最大允许热阻,假设安排 25°C25 °\text{C} 的水,然后芯片最高不能超过 85°C85 °\text{C},允许最大温升为 ΔT=65°C\Delta T = 65 °\text{C},允许最大总热阻为 0.002°C/W0.002 °\text{C} / \text{W}

普通顶级电脑水冷的散热热阻约为 0.05°C/W0.05 °\text{C} / \text{W},传统风冷水冷已经不顶用了

此时如果用流量法水冷,水流量就需要 0.710.71 升 / 秒,水压超级大

最终最好是把整个SRAM阵列完全泡在特定的电子氟化液中,你得整个工业级的高压循环泵和外置冷却塔

最后,为什么说它是阿尔茨海默症?因为SRAM是易失的,也就是关机之后你的所有数据就和你say goodbye了

最最最后,它实际上跑得还是和乌龟一样慢,因为它很大,而光速实际上有上限,在上面走个来回就得有 46ns4 \sim 6 \text{ns} 的光速延迟,相当于CPU空转二三十个周期,如果以现在5GHz的CPU来看

同时还有译码器的那个庞大的逻辑门树,算出来数据在哪里都得几纳秒,以及RC延迟,位线电容暴涨等等

总之,impossible

那你可能觉得很灰暗,难道对存储器的高速访问只能是幻想吗?别沮丧,缓存机制和局部性原理来了


2.3.局部性原理

上面说到,像SRAM这样的存储方式,虽然读取快,但是容量小,易失,且很难做大块,而像DRAM乃至SSD这样的存储器,容量是大了,但是读取又在变慢,那我们的计算机是如何做到响应飞快的呢?

答案就是缓存机制,简单来说,就是上一级永远充当下一级的快速缓存

那么凭什么可以这么做?你怎么就知道需要缓存哪些数据?这是由程序的局部性原理决定的

所谓局部性原理,其实就是针对程序执行过程中的观察从而得出的结论,它主要有两个维度

  • 时间局部性:如果一个数据或者指令在某一时刻被访问了,那么在不久的将来它很可能会被再次访问
  • 空间局部性:如果一个内存位置被访问了,那么与之相邻的内存位置在不久的将来也很可能被访问

那么根据局部性原理,假设你刚刚用过一个变量,CPU并不将变量丢掉,而是放在缓存中,这样后续再调用时,就能高速获取

程序是否拥有良好的局部性,对于性能的影响是较大的,我们接下来来看一个体现局部性重要性的经典例子

C++
#include <chrono>
#include <iostream>
#include <vector>

int main() {
    const int N = 8192;
    std::vector<int> a(N * N);

    for (int i = 0; i < N; ++i) {
        for (int j = 0; j < N; ++j) {
            a[i * N + j] = i + j;
        }
    }

    long long sum1 = 0, sum2 = 0;

    auto start1 = std::chrono::high_resolution_clock::now();
    for (int i = 0; i < N; ++i) {
        for (int j = 0; j < N; ++j) {
            sum1 += a[i * N + j];
        }
    }
    auto end1 = std::chrono::high_resolution_clock::now();

    auto start2 = std::chrono::high_resolution_clock::now();
    for (int j = 0; j < N; ++j) {
        for (int i = 0; i < N; ++i) {
            sum2 += a[i * N + j];
        }
    }
    auto end2 = std::chrono::high_resolution_clock::now();

    auto row_time = std::chrono::duration<double, std::milli>(end1 - start1).count();
    auto col_time = std::chrono::duration<double, std::milli>(end2 - start2).count();

    std::cout << "按行遍历时间: " << row_time << " ms\n";
    std::cout << "按列遍历时间: " << col_time << " ms\n";
    std::cout << "sum1 = " << sum1 << ", sum2 = " << sum2 << '\n';

    return 0;
}

最终输出结果:

Text
按行遍历时间: 137.738 ms
按列遍历时间: 1194.69 ms
sum1 = 549688705024, sum2 = 549688705024

可以看到这其中有将近十倍的效率差距,为什么会这样呢?

原因是按行遍历符合步长为1的引用模式,而按列遍历的步长则为 NN,由于缓存倾向于存储在空间上排布较为相近的变量,结果就是一个可以完美读到缓存,一个每次都需要直接读取内存

接下来我们来详细讲讲CPU的缓存机制


3.CPU Cache

3.1.CPU三级缓存

回顾一下前面的计算机存储层次结构图,可以看到主存也就是RAM所使用的材料是DRAM,这里简单讲一下寄存器用的SRAM和主存用的DRAM的区别

SRAM即 Static RAM ,静态的,而DRAM就是 Dynamic RAM ,动态

  • SRAM内部实际上是一个由晶体管构成的锁存器,只要电源不断,电路自己就能把 0011 的状态牢牢锁住
  • 而DRAM的数据保存在微型电容中,有电荷代表 11,没电荷代表 00,然而物理规律决定了电容是会漏电的,所以控制器必须不停读出并重写,也就是所谓 Refresh

由于DRAM的这种机制,导致读取数据延迟较高,在性能上比不过SRAM,但优点在于便宜,一个晶体管加上一个电容就OK,而SRAM得要6个晶体管,前面提到过

因此在分级存储机制中,使用可按GB计价的DRAM作为主存

现在有一个问题出现了,DRAM完全跟不上CPU的计算速度,ALU的典型响应延迟大概为 0.10.5ns0.1 \sim 0.5 \text{ns},而DRAM的响应延迟大概为 50100ns50 \sim 100 \text{ns},这中间差着两个数量级,意思就是如果让寄存器直接与DRAM交互,那么大部分的时间都将花在数据读取的路上,这也称作”内存墙”问题

为了解决这个问题,智慧的先人提出了多级缓存模型,尽管一开始并不是三级,但我们这里以常见现代计算机为例说明

既然SRAM快,那么就直接在CPU内用SRAM,外面用DRAM,通过SRAM缓存DRAM数据的策略来进行数据读取加速,这背后就应用到了先前所说的局部性原理

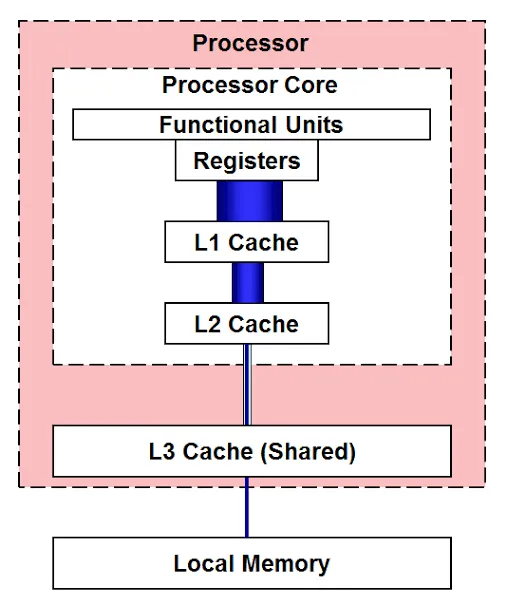

三级缓存

每一层都作为下一层的缓存,其中L1/L2/L3虽然都为SRAM,但是在各自的职能与结构上略有差别

缓存层级所在位置共享方式容量范围主要作用
L1 Cache核心内部单核独占32 KB ~ 128 KB / Core通常分为L1i(指令缓存)L1d(数据缓存),专供CPU核心流水线取指令和存取极高频数据
L2 Cache核心边缘或内部单核独占(部分架构为小模块共享)512 KB ~ 2 MB / Core存放L1经常访问但是装不下的数据
L3 CacheCPU芯片公用区所有核心共享16 MB ~ 128 MB多核协调中心,避免各核心跨总线访问内存

3.2.Cache Line

值得注意的是,当 kk 级缓存与 k+1k + 1 级存储器交换数据的时候,并不是以字节为单位交换的,这样太过低效,而是以缓存行为基本单位交换

Cache Line(缓存行) 是CPU高速缓存(L1/L2/L3 Cache)与主存(RAM)之间交换数据的最小基本单位,一行通常为64字节

为什么要设计Cache Line呢?背后的原因还是局部性原理

一个有好的局部性的程序,在对内存的访问上往往是连续的,所以为了提高效率,CPU推测你接下来还要用附近的数据,所以一次性从内存中读取一整行到缓存中

在缓存行中,并非全部都是内存数据,为了方便CPU管理,它呈现下面的结构:

  • Valid Bit:标记这行数据是否合法,1代表有用,0代表不合法
  • Tag:用来比对这行数据到底对应内存里的哪个物理地址
  • Dirty Bit:用于标记这行数据有没有被CPU修改过,如果有,在被刷回内存之前必须先写回
  • Data Block:真正的数据

3.3.MESI协议

3.3.1.背景

在继续之前,我们需要先介绍一个缓存一致性协议

在多核CPU中,MESI协议是最为经典且应用最广的缓存一致性协议,解决了多个CPU核心各自拥有独立的L1/L2 Cache时,对同一块内存的读写不一致问题

为什么会产生读写不一致?在现代CPU中,采用的是写回策略,假设这样的一个场景,A核修改缓存行中的数据,但是并不会立即将其写回主存,而是添加脏标记,等到这个缓存行被替换后才将修改后的数据写回主存

这样一来就造成了一个问题,当该缓存行还未被写回时,B核从主存中读取该缓存行的数据,就读到了过期数据,违反了一致性


3.3.2.状态定义

因此定义了MESI协议,其中最为核心的是每个核都为其Cache中的每一个缓存行定义了四种状态:

状态名称含义与主存数据一致性是否存在于其他核心Cache中
MModified(已修改)该Cache Line已经被当前核心修改过不一致不存在
EExclusive(独占)未被修改,且只有当前核心储存了它一致不存在
SShare(共享)未被修改,且有多个核心同时持有这个数据一致存在
IInvalid(无效)该Cache Line中的数据已经失效--

3.3.3.运作机制

运作机制大致可以分为两个核心:总线嗅探事件

首先,每个核心的Cache控制器都在时刻监听总线上的公共读写请求

然后事件分为两类:

  • 本核发出的请求(Professor Request):
    • PrRd:本地CPU读
    • PrWr:本地CPU写
  • 总线收到的广播(Bus Request):
    • BusRd:某个核心因读缺失而发出的广播
    • BusRdX:某个核心因写缺失而发出的广播
    • BusUpgr:某个核心有S数据,但是想写它而发出的广播
    • Flush:将Cache Line数据写回主存或提供给别的核心

3.3.4.状态流转

  • 读操作
    • 本地Read Hit:处于M, E, S状态时,直接读取,状态不变
    • 本地Read Miss:处于I状态时,发送BusRd广播,分两种情况:1.如果其他核心都没有这行数据,从主存中读取,状态设为E;2.如果其他核心有这行数据,响应广播,数据载入后,所有拥有该数据的核心状态设为S
  • 写操作
    • M:直接写入,状态仍为M
    • E:直接写入,状态变为M
    • S:发送BusUpgr或者BusRdX广播,其他核心接收到广播后将状态设为I,本地写入后设为M
    • I:发送BusRdX广播,获取最新数据并作废其他核心的副本,写入后设为M
  • 监听响应
    • 本地M,总线BusRd:拦截主存响应,将最新数据发送回请求方并刷新主存,本地状态降级为S
    • 本地E,总线BusRd:本地状态静默降级为S
    • 本地M/E/S,总线BusUpgrBusRdX:本地降级为I

3.3.5.局限与演进

MESI并非没有缺点,仔细观察可以发现,它会导致CPU频频等待

例如A核想要写状态为S的缓存行,必须要广播并等到所有同为S的核心返回ACK后才能真正写入,极大拖慢了流水线

所以现代CPU引入了缓冲区机制,但这也带来了指令重排的问题,具体不再详谈,这是另一篇文章的问题了

在MESI之后,衍生了诸如MOESI以及MESIF这样的协议,在一定程度上弥补了MESI的不足之处


3.4.伪共享

虽然缓存行在大部分时候提升了程序的效率,但在部分场景下,也会成为导致运行缓慢的凶手

当多线程修改互相独立的变量时,如果这些变量共享同一个缓存行,就会无意中影响彼此的性能,这就叫做伪共享

我们还是举一个例子来说明:

假设有变量A,B共享同一个缓存行,此时核1想要修改变量A,于是广播BusUpgr通知其他核心将该缓存行标记为失效

此时核2又想要修改变量B,发现自己的缓存行已经失效了,于是不得不从核1重新读取,修改的同时,又广播BusRdX,反手又将核1的缓存行标记为失效了

这样一来,两个核明明改的是不同的变量,却因为挤在同一个缓存行中,缓存频频失效,硬件总线占用率大大提高,效率降低

如何解决伪共享?用空间换时间,在两个变量中间填充无用字节,故意让它们隔开64个字节,从而分布到不同的缓存行中
